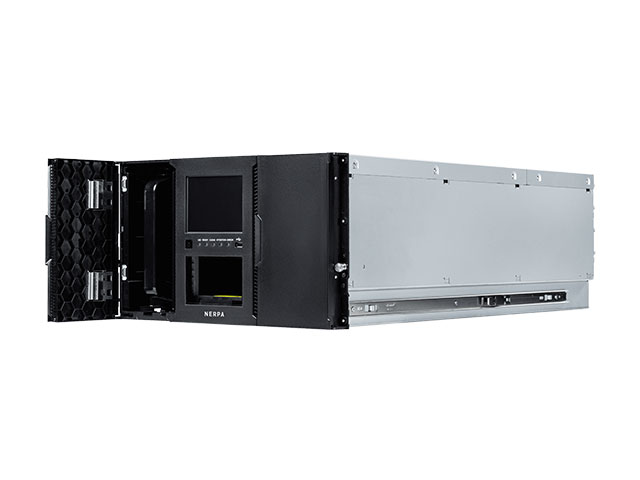

Nerpa TL AL707 Полная конфигурация BTL + ETL

NERPA TL AL707 BTL + ETL — полная конфигурация масштабируемой ленточной библиотеки

Полная конфигурация NERPA TL AL707, включающая один базовый модуль (BTL) и шесть модулей расширения (ETL), представляет собой флагманское решение старшего класса для централизованного резервного копирования и сверхемкого архивного хранения. Данный комплекс предназначен для применения в крупных центрах обработки данных, государственных организациях и корпоративных ИТ-инфраструктурах, требующих высокой надёжности и ёмкости.

Архитектура и компоновка системы

• Управляющий блок (BTL) высотой 6U содержит робота-манипулятора, сенсорную панель управления, интерфейсы удалённого администрирования и 80 слотов для картриджей.
• Шесть модулей расширения (ETL) общей высотой 36U добавляют дополнительные пулы слотов и посадочные места для LTO-приводов, а встроенный робот перемещается по вертикальной шине сквозь все семь модулей, обслуживая единое консолидированное пространство.
• Суммарное количество LTO-слотов достигает 560, что позволяет наращивать ёмкость без замены базового шасси.
• Максимальное число приводов составляет до 42 накопителей Half-Height или до 21 накопителя Full-Height с интерфейсами Fibre Channel либо SAS 12 Гбит/с.
• Нативная ёмкость на LTO-10 равна 22,4 петабайт, а со сжатием 2,5:1 — до 56 петабайт; пиковая производительность достигает 30,2 терабайт в час.
• Система оснащена семью портами ввода-вывода (Mail-slots), отказоустойчивыми блоками питания с горячей заменой в каждом модуле и показателем надёжности MCBF 3 000 000 циклов.

Ключевые преимущества полной сборки

• Инвестиционная защита по модели Pay-as-you-grow позволяет начинать с одного модуля BTL и поэтапно докупать модули ETL без прерывания критических бизнес-процессов.
• Полная совместимость с LTO-8, LTO-9 и LTO-10, включая накопители с нативной скоростью чтения и записи до 400 МБ/с (до 1000 МБ/с при компрессии).
• Удобство обслуживания обеспечивается съёмными магазинами для групповой загрузки кассет.
• Комплекс сертифицирован для работы с российскими системами резервного копирования (Кибер Бэкап, RuBackup), а также зарубежными продуктами Veeam, Commvault и Veritas BackupExec.

Технические характеристики NERPA TL AL707 (Полная конфигурация: базовый модуль BTL + модули расширения ETL)

Модель / Конфигурация	NERPA TL AL707 (Полная конфигурация: базовый модуль BTL + модули расширения ETL)
Форм-фактор	42U
Монтаж	Направляющие для монтажа в стойку 19"
Количество LTO-слотов	560 слотов
Магазины (swappable)	14
Mail slot / магазины	7 / 70
Количество приводов LTO (HH / FH)	Half‑Height (HH): 0–42 Full‑Height (FH): 0–21 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS)
Блоки питания	14 резервируемых блоков питания (по 2 блока питания в 7 модулях)
Сканер штрих-кодов	1 (в базовом модуле BTL)
Панель управления	Operator Control Panel (OCL) на базовом модуле – VGA (4:3), сенсорный экран
Удалённое управление	HTTPS / RMI (Remote Management Interface), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений
Время инициализации	70 – 220 с
Среднее время замены картриджа	35 – 45 с
Среднее время инвентаризации	70 – 90 с
Климатические условия эксплуатации
Температура	от 10 до 32 °C
Влажность	от 20% до 50%
Высота	до 3900 метров

Климатические условия хранения и транспортировки Температура от -30 до 60 °C Влажность от 20% до 90% Высота до 10675 метров Номинальные характеристики электропитания (АС) от 100 В до 240 В, от 1,5 А до 3,5 А (на модуль) Максимальная потребляемая мощность (общая) 3000 Вт Надёжность (MCBF) 3 000 000 циклов замены картриджей Поддерживаемое ПО для СРК Кибер Бакал, BackupExec, Veeam, Acronis, Commvault, Spectrum Protect, Archivare и др. Суммарная ёмкость (560 слотов) LTO-8 (native / сжатие 2.5:1) 6,72 ПБ / 16,80 ПБ LTO-9 (native / сжатие 2.5:1) 10,08 ПБ / 25,20 ПБ LTO-10 (native / сжатие 2.5:1) 22,4 ПБ / 56 ПБ Максимальная производительность (LTO-10, native / сжатие) 30,2 ТБ/ч Примечание Полная конфигурация состоит из 1 базового модуля BTL (6U) и 6 модулей расширения ETL (6×6U = 36U). Итого: 7 модулей, 42U, 560 слотов, до 42 приводов HH или 21 привода FH.
