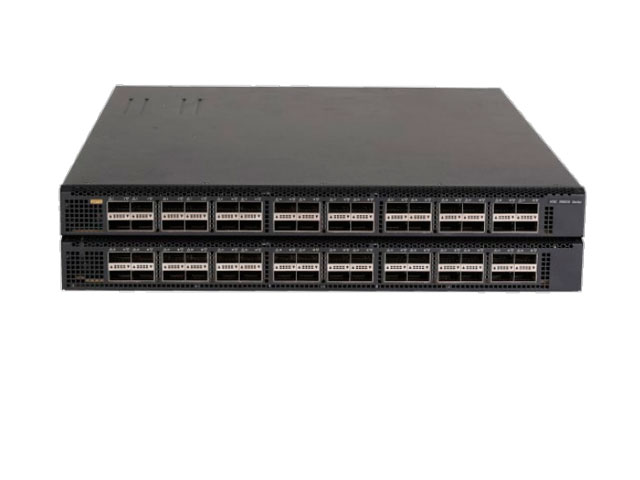

Коммутатор ЦОД H3C S9820-64H
Коммутатор ЦОД H3C S9820-64H. Коммутационная емкость 12,8 Тбит/с, производительность пересылки - 4400 млн. пакетов/с, агрегация каналов 10GE/25GE/40GE/100GE, один консольный порт, один порт USB, один порт GE для витой пары и один оптоволоконный порт GE
Технические характеристики коммутатора ЦОД H3C S9820-64H
Габариты (В × Ш × Г) | 88,1 × 440 × 540 мм (3,44 × 17,32 × 21,26 дюйма) |
Вес (в полной конфигурации) | ≤ 18 кг (39,68 фунта) |
Последовательный консольный порт | 1 |
Порт для внеполосного управления | Один порт GE для витой пары и один оптоволоконный порт GE |
Консольный порт мини-USB | 1 |
Порт USB | 1 |
Флэш-память/оперативная память SDRAM | 4 Гбайт/8 Гбайт |
Порты QSFP28 | 64 |
Слоты расширения | - |
Входное напряжение перем. тока | 90 .. 264 В |
Входное напряжение пост. тока | –40 .. –72 В |
Слоты для блоков питания | 4 |
Слоты для вентиляторных модулей | 3 |
Направление воздушного потока | От передней панели к задней или от задней панели к передней |
Потребляемая мощность в режиме ожидания | Два блока питания перем. тока: 336 Вт |
Типичная потребляемая мощность | Два блока питания перем. тока: 519 Вт |
Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
Рабочая влажность | 10% .. 90% без конденсации |
Коммутационная емкость | 12,8 Тбит/с |
Производительность пересылки | 4400 млн. пакетов/с |
Режим пересылки | С промежуточной буферизацией и без буферизации |
Виртуализация |
IRF2 Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Использование стандартных интерфейсов Ethernet для соединений IRF Настройка коммутационной матрицы IRF с использованием устройств IRF на одной площадке или в разных географических точках |
Агрегация каналов |
Агрегация каналов 10GE/25GE/40GE/100GE Статическая агрегация, динамическая агрегация |
ЦОД |
VXLAN, VXLAN EVPN 802.1Qbb PFC, 802.1Qaz ETS, ECN EVB: VEB, VEPA, мультиканальность OpenFlow 1.3.1 NETCONF, Python Цепочка сервисов Несколько видов контроллеров OpenFlow |
Поддержка кадров Jumbo | Поддерживается |
Таблица MAC-адресов |
Статические MAC-адреса MAC-адреса типа Blackhol |
Сети VLAN |
VLAN на основе портов (кол-во: 4094) VLAN по умолчанию |
Мониторинг трафика | sFlow/NetStream |
DHCP |
Сервер/клиент DHCP Отслеживание/ретрансляция DHCP Поддержка отслеживания DHCP с использованием поля Option 82/поддержка агента ретрансляции DHCP с использованием поля Option 82 |
ARP |
Самопроизвольные запросы ARP Динамическая проверка ARP Защита от атак на протокол ARP Подавление ARP источника Обнаружение ARP |
IP-маршрутизация |
Статическая маршрутизация, RIPv1/v2, OSPFv1/v2/v3, BGP, IS-IS ECMP, VRRP, маршрутизация на основе политик BGP4+ для IPv6, VRRP, маршрутизация на основе политик для IPv6 |
Поддержка IPV6 |
IPv6 ND IPv6 PMTU ICMPv6, Telnetv6, SFTPv6, SNMPv6, BFDv6, VRRPv3 Портал IPv6/туннели IPv6 |
Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 IGMP v1 / v2 / v3 PIM-DM/SM IPv6 PIM-DM/SM/SSM Двунаправленные PIM, MSDP Отслеживание трафика MLD Политика многоадресной рассылки |
Настройка без участия пользователя | Автонастройка |
MPLS | MPLS L3VPN |
MSTP |
STP/RSTP/MSTP PVST+/RPVST+ Защита корня STP Защита от BPDU |
Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Ограничение скорости входящего и исходящего трафика Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкая настройка алгоритмов организации очередей на уровне портов и на уровне очередей Алгоритмы организации очередей типа строгой очереди приоритетов (SP), взвешенного циклического обслуживания (WRR), взвешенной справедливой организации очередей (WFQ), SP + WRR и SP + WFQ Ремаркирование приоритетов 802.1p и DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника (IPv4/IPv6), IP-адреса назначения (IPv4/IPv6), номера порта, типа протокола и сети VLAN. Настройки для различных периодов времени Взвешенное произвольное ранее обнаружение (WRED) |
Зеркальное дублирование |
Зеркальное дублирование трафика Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов |
Безопасность |
Иерархическое управление пользователями и защита по паролю AAA /RADIUS/HWTACACS SSH 2.0 Привязка IP-адреса/MAC-адреса/номера порта Защита от подмены IP-адреса источника HTTPs/SSL Шифрование с открытым ключом (PKI) Протокол 802.1X Аутентификация на основе MAC-адреса EAD |
Загрузка и обновление |
Загрузка/обновление ПО через протокол XMODEM Загрузка/обновление ПО через FTP и TFTP |
Управление и обслуживание |
Настройка через интерфейс командной строки (CLI), Telnet и консольный порт Планирование заданий Обновление ПО без прерывания работы (ISSU) на основе IRF SNMPv1/v2c/v3 IMC Системные журналы Иерархические сигналы тревоги NTP, SNTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Вывод отладочной информации Ping и tracert Выгрузка и загрузка файлов через порт USB |
Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 99 |
Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
