Коммутатор 10GE H3C S5560X-30C-EI

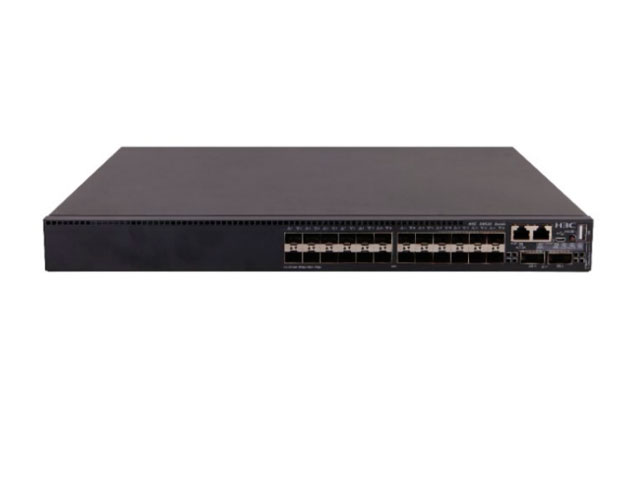

Коммутатор 10GE H3C S6520X-30HC-EI – 24 порта SFP+ 1/10G, 2 порта QSFP28 (100G, может быть разделен на четыре порта 25GE), 2 слота расширения, 2 слота для вентиляторных модулей и 2 слота для блоков питания
Технические характеристики коммутатора H3C S6520X-30HC-EI
Коммутационная емкость портов | 1680 Гбит/с |
Скорость пересылки пакетов | 705 млн. пакетов/с |
Габариты (В × Ш × Г) | 43,6 × 440 × 360 мм (1,72 × 17,32 × 14,17 дюйма) |
Вес | ≤ 7 кг |
Флэш-память/оперативная память SDRAM | 1 Гбайт/2 Гбайт |
Консольный порт | 1 (на задней панели) |
Порты управления Ethernet | 1 (на задней панели) |
Порты USB | 1 (на задней панели) |
Рабочие порты |
24 оптоволоконных порта SFP+ 1/10GE 2 оптоволоконных порта QSFP28 |
Слоты расширения | 2 |
Пропускная способность интерфейса стекирования | Максимум 480 Гбит/с |
Макс. устройств в стеке | 9 |
Совместимые интерфейсные модули |
Интерфейсный модуль с 8 портами SFP+ 10G Интерфейсный модуль с 8 портами SFP+ 10G с поддержкой MACSec Интерфейсный модуль с 8 портами Ethernet 1/2.5/5G BASE-T для витой пары Интерфейсный модуль с 8 портами Ethernet 1/2.5/5/10G BASE-T для витой пары Интерфейсный модуль с 2 портами SFP28 25GE Интерфейсный модуль с 2 портами QSFP+ 40GE Интерфейсный модуль с 8 портами SFP28 25GE Интерфейсный модуль с 2 портами QSFP28 80GE (для S6520X-30HC-EI и S6520X-54HC-EI) |
Диапазон входных напряжений |
Номинальное: 80 .. 240 В перем. тока, 50/60 Гц Макс.: 90 .. 264 В перем. тока, 47 .. 63 Гц |
Вентиляторные модули | 2 вентиляторных модуля с возможностью горячей замены, регулировки скорости вращения и изменения направления воздушного потока |
Слотов для блоков питания | 2 |
Потребляемая мощность в режиме бездействия |
Один блок питания перем. тока: 38 Вт Два блока питания перем. тока: 43 Вт |
Максимальная потребляемая мощность |
Один блок питания перем. тока: 179 Вт Два блока питания перем. тока: 183 Вт |
Рабочая температура |
0°C .. 45°C (32°F .. 113°F) Высота на уровнем моря -60 м .. 5000 м: Начиная с 0 м высоты, максимальная рабочая температура уменьшается на 0,33°C на каждые 80 м увеличения высоты. |
Температура при хранении | -40°C .. 70°C (-40°F .. 158°F) |
Относительная влажность при работе и хранении (без конденсации) | Относительная влажность 5% .. 95%, без конденсации |
Среднее время наработки на отказ (лет) | 63,4 |
Виртуализация |
Технология интеллектуальной отказоустойчивой архитектуры IRF2 Распределенное управление устройствами Распределенная агрегация каналов Распределенная отказоустойчивая маршрутизация Стекирование через стандартные порты Ethernet Локальное стекирование устройств и удаленное стекирование устройств Обнаружение множественной активности (MAD) на основе протоколов LACP, BFD и ARP |
Агрегация каналов |
Агрегация каналов 10GE/40GE/80GE Статическая агрегация Динамическая агрегация |
Поддержка кадров Jumbo | Поддерживается |
Таблица MAC-адресов |
Макс. 128k записей в таблице MAC-адресов Статические MAC-адреса MAC-адреса типа Blackhole Ограничение запоминания MAC-адресов |
OpenFlow | OpenFlow 1.3 |
VxLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
Сети VLAN |
Виртуальные локальные сети на базе портов (до 4094 сетей VLAN) VLAN по умолчанию Двойные теги QinQ и гибкие двойные теги QinQ Сопоставление сетей VLAN PVST+ и RPVST+ |
Мониторинг трафика | sFLOW |
DHCP |
Клиент DHCP Отслеживание и фильтрация трафика DHCP Ретрансляция DHCP Сервер DHCP Поддержка поля Option82 для отслеживания/ретрансляции DHCP |
ARP |
Макс. 64k записей ARP Статические записи Самопроизвольные запросы ARP Общий ARP-прокси и локальный ARP-прокси Динамическая проверка ARP Защита от атак на протокол ARP Подавление ARP источника Обнаружение ARP на основе записей безопасности при отслеживании DHCP, записей 802.1X и записей статической привязки IP-адреса/MAC-адреса |
Маршрутизация |
64k записей в таблице маршрутизации IPV4 32k записей в таблице маршрутизации IPV6 Статическая маршрутизация IPv4/IPv6 Динамическая маршрутизация с поддержкой таких протоколов, как RIP v1/2 и RIPng Маршрутизация с использованием политик Многопутевая маршрутизация с равной стоимостью (ECMP) VRRP OSPFv1/v2/v3 BGP IS-IS |
IPv6 |
Обнаружение соседних узлов (ND) PMTU ICMP v6, Telnet v6, SFTP v6, SNMP v6, BFD v6, VRRP v3 Портал IPv6 Туннели IPv6 |
Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 Быстрое покидание группы при отслеживании IGMP Групповые политики при отслеживании IGMP PIM-SM и PIM-SSM Отслеживание PIM MVRP (аналог GVRP) MFF Расширенные возможности многоадресной рассылки на уровне 3 |
MPLS |
Поддержка MPLS Поддержка MCE Поддержка MPLS VPN, VPLS |
Автоматическая настройка |
Автонастройка DHCP CWMP-TR069 |
Подавление широковещательного/многоадресного/одноадресного шторма |
Подавление штормов на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS) Подавление штормов на основе битовой скорости (BPS) |
Резервирование на уровне 2 с защитой от петель |
TP/RSTP/MSTP Защита корня STP Защита BPDU Блокировка BPDU и защита корневого узла Обнаружение каналов (UDLD) Цифровой диагностический мониторинг (DDM) Технология защиты коммутации от петель Ethernet G.8032 (ERPS) |
Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Ограничение скорости на прием и передачу пакетов Гарантированная скорость доступа (CAR) Восемь выходных очередей на каждый порт Гибкие алгоритмы планирования очередей на уровне порта и очереди, включая строгие очереди приоритетов (SP), взвешенное дефицитное циклическое обслуживание (WDRR), взвешенное циклическое обслуживание (WRR), взвешенную справедливую организацию очередей (WFQ) и SP+WRRПриоритеты 802.1p и приоритеты DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, порта, протокола и сети VLAN Настройки для различных периодов времени Взвешенное произвольное ранее обнаружение (WRED) |
Зеркальное дублирование |
Зеркальное дублирование потока Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов Зеркальное дублирование на основе политик Зеркальное дублирование трафика |
Безопасность |
Иерархическое управление пользователями и защита по паролю Аутентификация на основе MAC-адреса Протокол 802.1X Ограничение штормов Поддержка аутентификации, авторизации и учета (AAA) Аутентификация с использованием RADIUS HWTACACS SSH2.0 Изоляция портов Привязка IP-адреса/порта/MAC-адреса Защита от подмены IP-адреса источника HTTPs SSL Инфраструктура шифрования с открытым ключом (PKI) Защита процессора Защита плоскости управления (CoPP), система предотвращения вторжений через беспроводную сеть (WIPS) |
IEEE |
IEEE 802.3x IEEE 802.3ad IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s |
Загрузка и обновление |
Загрузка и обновление программного обеспечения через XMODEM/FTP/TFTP Загрузка и обновление с USB-накопителя |
Управление и обслуживание |
Настройка через интерфейс командной строки (CLI) Вход в систему через Telnet или консольный порт Планировщик заданий ISSU Виртуальный кабельный тестер (VCT) 802.1ag и 802.3ah Простой протокол сетевого управления (SNMP) Система сетевого управления IMC Системный журнал Сигналы тревоги в зависимости от серьезности NTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Вывод отладочной информации Ping и Tracert Отслеживание Удаленное обслуживание через Telnet |
Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 6800-3-2 EN 6800-3-3 GB/T 9254 YD/T 993 |
Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
